ΕΙΣΑΓΩΓΗ

Η γέφυρα Ρίου - Αντιρρίου βρίσκεται στο σημείο όπου συναντώνται:

• Ο αυτοκινητόδρομος Πάτρας - Αθήνας - Θεσσαλονίκης - Ευζώνων, π ου συνδέει τις τρεις κυριότερες πόλεις της χώρας και αποτελεί τμήμα του ευρωπαϊκού δικτύου αυτοκινητοδρόμων.
• Ο δυτικός άξονας Καλαμάτας - Πάτρας - Ηγουμενίτσας (Ιόνια Οδός).

Επίσης η μόνιμη σύνδεση του Ρίου με το Αντίρριο με γέφυρα εξασφαλίζει:

• τη μείωση του χρόνου διέλευσης από 45 λεπτά κατά μέσο όρο σήμερα σε μόλις 5 λεπτά
• τη διέλευση μέσα σε άνετες και υψηλού επιπέδου συνθήκες και
• την ελαχιστοποίηση της επιρροής του καιρού στη μετάβαση από τη μία ακτή στην άλλη

Σήμερα, η διέλευση εξυπηρετείται από ένα στόλο οχηματαγωγών, ο οποίος, όμως, δεν μπορεί πλέον να αντεπεξέλθει στην κίνηση που αυξάνει συνεχώς και στις σύγχρονες απαιτήσεις εξυπηρέτησης.

Για να ολοκληρωθεί αυτό το έργο έπρεπε ν' αντιμετωπιστεί ένας σπάνιος συνδυασμός αντίξοων συνθηκών, που συνθέτουν το φυσικό περιβάλλον της γέφυρας:

1. Το βάθος της θάλασσας, που είναι έως και 65 μέτρα
2. Ο πυθμένας, που είναι μειωμένων αντοχών.

ΤΟ ΙΣΤΟΡΙΚΟ ΤΟΥ ΕΡΓΟΥ

Το έργο της γέφυρας Ρίου - Αντιρρίου υπήρξε πριν απ' όλα το όραμα ενός πολιτικού: του Χαρίλαου Τρικούπη, ο οποίος καταγόταν από το γειτονικό Μεσολόγγι και διετέλεσε επανειλημμένα πρωθυπουργός την τελευταία εικοσαετία του 19ου αιώνα. Εμπνευσμένος από ένα σχετικό δημοσίευμα του Εμίλ Μπυρνούφ, ο οποίος είχε διατελέσει Διευθυντής της Γαλλικής Αρχαιολογικής Σχολής της Αθήνας, αναφέρθηκε στην αναγκαιότητα της γεφύρωσης του Στενού κατά τη διάρκεια μιας αγόρευσής του στη Βουλή, στις αρχές του 1889. Έπρεπε όμως να περάσουν εκατό ολόκληρα χρόνια για να καταστεί τεχνικά εφικτό το έργο και να δρομολογηθεί η κατασκευή του.
Ο διαγωνισμός προκυρήχθηκε το 1991 και οι προσφορές κατατέθηκαν την 1η Δεκεμβρίου του 1993. Έτσι, την 3η Ιανουαρίου 1996 το Ελληνικό Δημόσιο και η εταιρία ΓΕΦΥΡΑ Α.Ε. υπέγραψαν τη Σύμβαση Παραχώρησης για τη Μελέτη, Κατασκευή, Χρηματοδότηση, Συντήρηση και Εκμετάλλευση της γέφυρας Ρίου - Αντιρρίου.
Η σύμβαση αυτή όμως, όπως συμβαίνει σε περιπτώσεις παραχώρησης, τέθηκε σε ισχύ στις 24 Δεκεμβρίου 1997, ενώ στις 25 Ιουλίου 1997 υπογράφτηκε η κύρια σύμβαση δανειοδότησης.
Η 24η Δεκεμβρίου 1997 λογίζεται ως εκ τούτου ως η Ημερομηνία Θέσης σε Ισχύ, που είναι και ημερομηνία αναφοράς και άρα η 24 Δεκεμβρίου 2004 είναι και τυπικά η καταληκτική ημερομηνία παράδοσης του έργου, παρ' ότι αυτό δεν θα ισχύσει γιατί το έργο θα παραδοθεί νωρίτερα.

Η ΠΕΡΙΟΔΟΣ ΚΑΤΑΣΚΕΥΗΣ

Ως περίοδος μελέτης και κατασκευής ορίστικε το διάστημα των επτά ετών (1997 - 2004) και το διάστημα αυτό περιλαμβάνει:

• Τη διετή (1998 - 1999) προπαρασκευαστική περίοδο, με βασικές δραστηριότητες την ολοκλήρωση της οριστικής μελέτης της γέφυρας και την κατασκευή των εργοταξιακών εγκαταστάσεων, κυρίως δε της ξηράς δεξαμενής.
• Την πενταετή (2000 - 2004) περίοδο κατασκευής της γέφυρας.

Η ΠΕΡΙΟΔΟΣ ΛΕΙΤΟΥΡΓΙΑΣ

• Η λειτουργία της γέφυρας από την ανάδοχο εταιρεία ΓΕΦΥΡΑ Α.Ε. θα ξεκινήσει από τη στιγμή που θα ολοκληρωθεί η κατασκευή της.
• Το 1995 η κίνηση μεταξύ Ρίου και Αντιρρίου με τις υφιστάμενες πορθμειακές γραμμές, ήταν κατά μέσο όρο 7.000 οχήματα την ημέρα. Προβλέπεται ότι κατά την παράδοση της γέφυρας στην κυκλοφορία η ημερήσια κίνηση θα έχει αυξηθεί σε 10.000 οχήματα. Σύμφωνα δε με μελέτες που έχουν καταρτισθεί, η αύξηση της κίνησης σε σύγκριση με το 1995 θα ενισχυθεί από την ανεξάρτητη ανάπτυξη τοπικής κίνησης ως άμεσο επακόλουθο της λειτουργίας της γέφυρας.
• Η Σύμβαση Παραχώρησης προβλέπει ανώτατα όρια των διοδίων, τα οποία έχει δικαίωμα να καθορίσει η ΓΕΦΥΡΑ Α.Ε.. Πέραν τούτου η εταιρεία έχει την απόλυτη ευχέρεια να καταστρώσει δική του πολιτική διοδίων, ευνοώντας τη χρήση της γέφυρας για τοπικές μετακινήσεις με κάρτες εποχικού ή τακτικού χρήστη.
• Η Περίοδος Λειτουργίας της γέφυρας από την εταιρεία δεν θα ξεπεράσει τα 42 χρόνια από την Ημερομηνία Θέσης σε Ισχύ της Σύμβασης Παραχώρησης, δηλαδή τις 24 Δεκεμβρίου 2039. Μετά, το έργο θα παραδοθεί στο Ελληνικό Δημόσιο για να αναλάβει αυτό τη λειτουργία του.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΦΥΣΙΚΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Η γέφυρα καλύπτει μία απόσταση 2.500 μέτρων επάνω από τη θάλασσα.

Επιπλέον, το συγκεκριμένο έργο είναι μοναδικό, δεδομένου ότι το φυσικό περιβάλλον του χαρακτηρίζεται από ένα σπάνιο συνδυασμό δυσμενών συνθηκών:

• βάθος θαλάσσης έως και 65 μέτρα
• πυθμένας μειωμένων αντοχών
• έντονη σεισμική δραστηριότητα και πιθανές τεκτονικές μετακινήσεις

Το ανάγλυφο του πυθμένα εμφανίζει απότομες κλίσεις προς τις δύο ακτές και ένα μεγάλο οριζόντιο πλάτωμα σε βάθος περίπου 60 μέτρων κάτω από την επιφάνεια της θάλασσας.

Κατά τη διάρκεια των ερευνών δεν εντοπίσθηκε βραχώδες στρώμα σε βάθος έως και 100 μέτρων κάτω από τον πυθμένα. Σύμφωνα με γεωλογικές μελέτες, το πάχος των ιζημάτων, που αποτελούνται από παχιές αργιλικές στρώσεις αναμεμειγμένες σε ορισμένα σημεία με λεπτή άμμο και ιλύ, υπερβαίνει τα 500 μέτρα.

Επίσης, κατά τον καθορισμό των προδιαγραφών της γέφυρας, το Ελληνικό Δημόσιο επέβαλε αυστηρότατα σεισμικά φορτία μελέτης: μέγιστη επιτάχυνση εδάφους ίση προς 0,48 g και μέγιστη επιτάχυνση φάσματος ίση προς 1,20 g μεταξύ 0,2 και 1,0 δευτερολέπτων. Για σύγκριση επισημαίνεται ότι οι εν λόγω προδιαγραφές αντιστοιχούν σε δυσμενέστερες περιπτώσεις από αυτήν του σεισμού της 17 Αυγούστου 1999 στο Iσμίτ της Τουρκίας, ο οποίος ήταν μεγέθους 7,4 της κλίμακας Ρίχτερ.

Τέλος, μία πιθανή μετατόπιση έως και 2 μέτρων μεταξύ δύο βάθρων, προς οποιαδήποτε κατεύθυνση, οριζόντια ή και κάθετα, δεν θα δημιουργεί ουσιαστικά προβλήματα στη γέφυρα.

ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΓΕΦΥΡΑΣ

Η γέφυρα αποτελείται από:

• Μια καλωδιωτή γέφυρα μήκους 2.252 μέτρων με τέσσερις πυλώνες. Τα ανοίγματα έχουν μήκος 286 μέτρα, 560 μέτρα, 560 μέτρα, 560 μέτρα και 286 μέτρα.
• Δύο γέφυρες πρόσβασης, μήκους 392 μέτρων στην πλευρά του Ρίου και 239 μέτρων στην πλευρά του Αντιρρίου.

Η άνω στρώση του υπεδάφους κάτω από τα θεμέλια των πυλώνων ενισχύεται με ενθέματα, τα οποία είναι κενοί

χαλυβδοσωλήνες διαμέτρου 2 μέτρων και μήκους 25 έως 30 μέτρων που εμπήγνυνται σε αποστάσεις 7 μέτρων μεταξύ τους. Στη θέση των τριών από τα τέσσερα βάθρα τοποθετούνται 150 με 200 τέτοιοι σωλήνες. Το τμήμα τους που προεξέχει από τον πυθμένα καλύπτεται από μια επιμελημένα ισοπεδωμένη στρώση αμμοχάλικου, πάχους 3 μέτρων.

Τα θεμέλια είναι θάλαμοι από οπλισμένο σκυρόδεμα με διάμετρο 90 μέτρων, που εδράζονται στην στρώση του αμμοχάλικου. Το κάτω τμήμα του βάθρου αποτελείται από έναν κώνο, του οποίου η διάμετρος κυμαίνεται από 38 έως 26 μέτρα.

Πάνω από αυτόν υπάρχει μια ανεστραμμένη πυραμίδα ύψους περίπου 15 μέτρων, με τετράγωνη βάση με πλευρές μήκους 38 μέτρων. Κάθε πυλώνας αποτελείται από τέσσερα σκέλη από οπλισμένο σκυρόδεμα, διατομής 4Χ4 μέτρων, που πακτώνονται στην κεφαλή του πυλώνα, σχηματίζοντας μια μονολιθική κατασκευή.

Τα καλώδια ανάρτησης είναι κεκλιμένα. Το κάτω μέρος τους αγκυρώνεται σε μία από τις πλευρές του καταστρώματος και το πάνω μέρος τους στην ύψους 35 μέτρων κεφαλή του πυλώνα. Αποτελούνται από παράλληλα γαλβανισμένα συρματόσχοινα. Το πιο μεγάλο καλώδιο σχηματίζεται από εβδομήντα συρματόσχοινα των 15 χιλιοστών.

Το κατάστρωμα έχει πλάτος 27,2 μέτρα με δύο λωρίδες κυκλοφορίας, μια λωρίδα ασφαλείας και πεζοδρόμιο σε κάθε κατεύθυνση. Πρόκειται για μια σύμμεικτη κατασκευή με χαλύβδινο σκελετό, που αποτελείται από δύο διαμήκεις κύριες δοκούς ύψους 2,2 μέτρων σε κάθε πλευρά με εγκάρσιες δοκούς ανά 4 μέτρα. Η επάνω πλάκα κατασκευάζεται από προκατασκευασμένα φατνώματα από σκυρόδεμα.

Το κατάστρωμα είναι συνεχές και πλήρως ανηρτημένο σε όλο το μήκος του. Τέσσερις μηχανισμοί απόσβεσης συνδέουν το κατάστρωμα με την κορυφή κάθε βάθρου και περιορίζουν την ταλάντωση του καταστρώματος κατά τη διάρκεια σεισμών. Η δυναμική σχετική μετακίνηση κατά τον σεισμό σχεδιασμού είναι της τάξης του ± 1,30 μέτρου, ενώ η ταχύτητα μπορεί να υπερβεί το 1 μέτρο ανά δευτερόλεπτο.

Σε κάθε πλευρά, ένα μεταβατικό ακρόβαθρο εντυπωσιακών διαστάσεων παρεμβάλλεται ανάμεσα στο κατάστρωμα της καλωδιωτής γέφυρας και το κατάστρωμα της γέφυρας πρόσβασης.

ΠΑΤΗΣΕ ΕΔΩ ΓΙΑ ΝΑ ΔΕΙΣ ΤΗ ΔΙΑΔΙΚΑΣΙΑ ΚΑΤΑΣΚΕΥΗΣ ΣΕ ΚΙΝΟΥΜΕΝΑ ΣΧΕΔΙΑ

ΣΥΓΚΡΙΣΗ ΤΗΣ ΓΕΦΥΡΑΣ ΑΥΤΗΣ ΜΕ ΑΛΛΕΣ ΠΟΥ ΕΧΟΥΝ ΚΑΤΑΣΚΕΥΑΣΤΕΙ ΜΕΧΡΙ ΣΗΜΕΡΑ

Το μέγεθος του έργου γίνεται αντιληπτό από τη σύγκριση των διαστάσεων της γέφυρας Ρίου - Αντιρρίου με άλλες παγκοσμίως γνωστές γέφυρες.

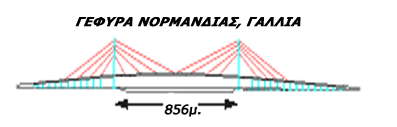

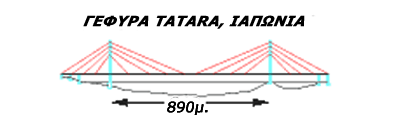

• Στην κατάταξη καλωδιωτών γεφυρών με βάση το άνοιγμα η γέφυρα Tatara στην Ιαπωνία και η γέφυρα της Νορμανδίας στη Γαλλία βρίσκονται στην πρώτη και στη δεύτερη θέση στον κόσμο (890 και 856 μέτρα αντιστοίχως), ενώ στην πρώτη δεκάδα περιλαμβάνεται και η γέφυρα Ρίου - Αντιρρίου με βασικό άνοιγμα 560 μέτρων. Η τελευταία όμως, χάρις στους 4 πυλώνες της (αντί των 2 που αποτελούν την κοινή πρακτική).
• Βρίσκεται στην πρώτη θέση στον κόσμο με κριτήριο το μεγαλύτερο σε μήκος συνολικό καλωδιωτό κατάστρωμα (2.252 μ.).

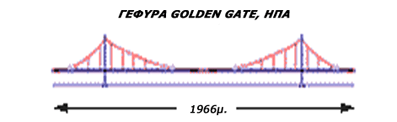

• Αυτό το εντυπωσιακό μήκος καταστρώματος είναι μεγαλύτερο ακόμα και από το συνολικό μήκος του καταστρώματος της πασίγνωστης κρεμαστής γέφυρας Golden Gate (1.966 μέτρα).

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

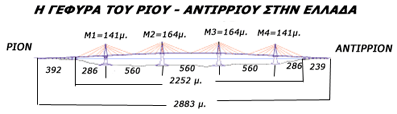

• Η Γέφυρα Ρίου - Αντιρρίου είναι η μεγαλύτερη καλωδιωτή γέφυρα στον κόσμο, με μήκος 2.252 μέτρα (2.883 μέτρα με την προσθήκη των γεφυρών πρόσβασης) και με τρία κεντρικά ανοίγματα των 560 μέτρων και δύο πλευρικά των 286 μέτρων, καθώς και η μοναδική που εδράζεται σε βάθος έως 65 μ. κάτω από την επιφάνεια της θάλασσας.
• Αναρτάται από τέσσερις πυλώνες Μ4, Μ3, Μ2, Μ1, (η αρίθμηση αρχίζει από το Ρίο) μέσα στη θάλασσα και στηρίζεται σε δύο ακρόβαθρα στις ακτές. Το κατάστρωμά της, πλάτους 27,2 μέτρων, θα διαθέτει δύο λωρίδες κυκλοφορίας (συν μία βοηθητική) ανά κατεύθυνση.
• Τα περιβαλλοντικά χαρακτηριστικά της περιοχής, όπως είναι το μεγάλο βάθος θεμελίωσης, η υψηλή σεισμικότητα της περιοχής, οι τεκτονικές μετακινήσεις και η μέτρια ποιότητα του υπεδάφους στον πυθμένα της θάλασσας, επέβαλαν ιδιαίτερα εξειδικευμένες μεθόδους κατασκευής, δημιουργώντας μια «παγκόσμια πρωτοτυπία». O κάθε πυλώνας, ύψους μέχρι και 227 μέτρων και ζυγίζει περίπου 170.000 τόνους.

Η ΓΕΦΥΡΑ ΕΙΝΑΙ ΣΧΕΔΙΑΣΜΕΝΗ Ν' ΑΝΤΕΧΕΙ:

1. Σε περίπτωση σεισμού με επιτάχυνση εδάφους 48%, επί της βαρύτητας. Με βάση τον Νόμο των πιθανοτήτων σεισμός αυτού του μεγέθους εμφανίζεται μια φορά στα 2.000 χρόνια.Ο πρόσφατος σεισμός στην Τουρκία με ένταση 7,4 Ρίχτερ έδωσε επιτάχυνση 40%.
2. Στο ενδεχόμενο σύγκρουσης με δεξαμενόπλοιο 180.000 τόνων που πλέει με ταχύτητα 16 κόμβων.
3. Σε ανέμους έως και 265 χιλιόμετρα την ώρα που αντιστοιχούν σε τυφώνα.
